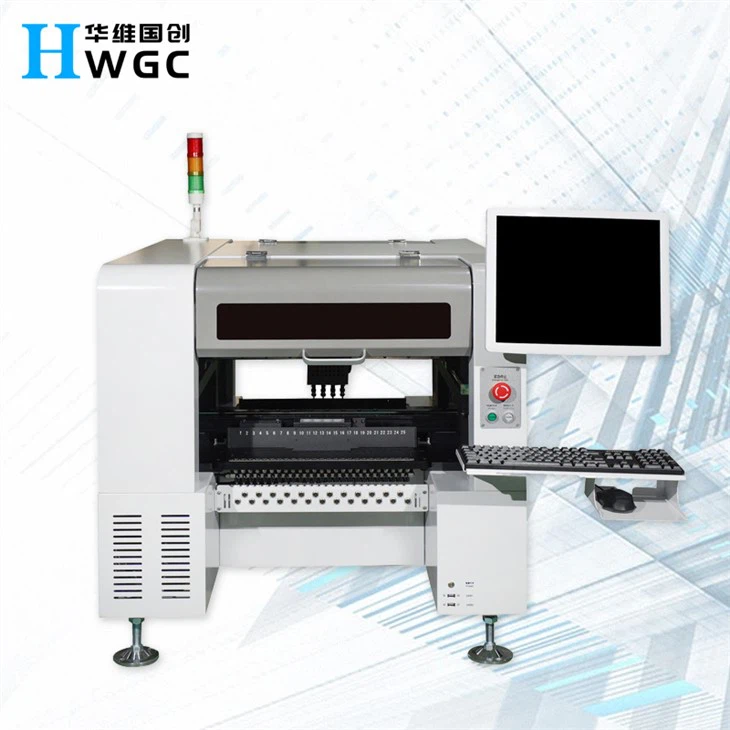

4-Head 44-ピックアンドプレース BGA デスクトップ マシンを手頃な価格で配置
SMTの一突きおよび場所機械7000pcs/h hwt444f木箱の高速理性的な安定性の高い3日配達
製品説明
Hua Wei Guochuang のパッチ マシンを使用する理由
|
装着ヘッド数 |
4(高精度) |
|
ICトレイ数 |
48 |
|
フィーダーの数 |
50/44(8mmフィーダー対象) |
|
位置決め精度 |
0.01mm |
|
繰り返し取付精度 |
0.05mm |
|
抵抗の取付速度範囲 |
5000-8000個/時静電容量成分 |
|
該当するコンポーネント |
抵抗、コンデンサ、チップ、ランプビーズ 0201-30*30mm など |
|
PCB のサポートされる最大面積 |
50×50mm～(50F)350×190mm /(44F)350×260mm |
|
フィーダー |
電動フィーダー、エアーフィーダー、振動フィーダー、ICトレイなど |
|
認識装置 |
マークカメラ×1、高速認識カメラ×4、高精度カメラ×1 |
|
該当するコンポーネントの最大高さ |
7mm以下 |
|
基板搬送モード |
3段エントリー、左右自動接続、基板自動位置決め |
|
マークの配置 |
手動/自動 |
|
プログラミング方法 |
PCB座標のファイルを手動でインポートした後の自動プログラミング |
|
制御システム |
HuaweiGuochuang制御システム |
|
XY 軸の最大ステップ長 |
629mm×679mm |
|
XY軸の軌跡 |
直動ガイドプラスドライバー |
|
XY軸のモーションモード |
曲線と直線の加速と減速のインテリジェントな連携、統合された線形補間アルゴリズム。 |
|
制御用コンピュータ |
Intel高性能プロセッサを搭載した産業用制御コンピュータ |
|
トラックの調整方法 |
電気の |
|
ノズルバッファの範囲 |
4.5mm |
|
Z軸の最大ステップ長 |
20mm |
|
コンポーネントの角度範囲 |
±180度 |
|
モーター |
ACサーボモータシリーズ |
|
運転者 |
高速 DSP ドライバー |
|
空気供給要件 |
油水フィルター、50L以上、ダストフィルター、空気圧安定器など |
|
ノズルの真空供給 |
高速真空破壊機能を内蔵した真空発生器 |
|
空気供給圧力範囲 |
0.5-0.7Mpa |
|
OS |
Windows ベースの独立した研究開発 SMT インテリジェント OS |
|
PCB が必要 |
3-5mm 自動モードでの加工エッジ |
|
ビジョンディスプレイ |
17-インチの産業用制御ディスプレイ |
|
ケーブル |
耐久フレキシブルケーブル（1000万回） |
|
電源 |
220V 50/60Hz |
|
平均パワー |
600W |
|
機械寸法 |
卓上機 1140×900×900mm |
|
重さ |
(卓上機)210kg (立型機)280kg |
