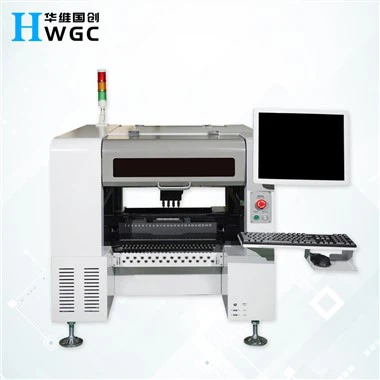

工場から直接供給されるBGA組立機

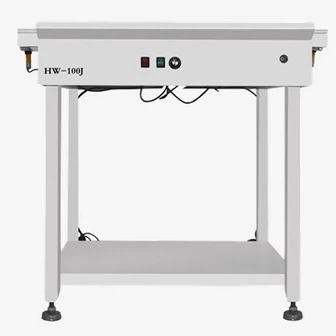

SMT マウンタ (SMT マウンタ) は、表面実装部品 (SMDS) をプリント基板 (PCBS) 上に正確に配置するためのエレクトロニクス製造における重要なデバイスです。

小さなスタジオを構築するためのパッチマシンの使い方と費用はどれくらいですか?

パッチマシンの使用

準備作業

設備検査

電源チェック: チップマシンの電源が正しく接続されており、電圧が安定していることを確認します。

空気源のチェック: 空気源の圧力が要件を満たしているかどうかを確認し、ガス経路がスムーズであることを確認します。

機械検査：機械アーム、コンベヤベルト、取り付け部、その他の部品の正常な動作を確認します。

材料の準備

PCB の準備: PCB がきれいで損傷がなく、基準点が明確であることを確認します。

コンポーネントの準備: すべての SMD コンポーネントが完了し、フィーダーが適切に取り付けられていることを確認します。

はんだペーストの準備: はんだペーストの品質が認定されており、保管条件が要件を満たしていることを確認します。

プログラムの準備

プログラムインポート：実装プログラムをマウンター制御システムにインポートします。

パラメータ設定: PCB とコンポーネントのタイプに応じて、取り付け速度、精度、その他のパラメータを設定します。

操作手順

PCBの位置決め

基板投入：搬送システムを通じてマウンタに基板を投入します。

基準点認識: ビジョン システムは PCB 上の基準点を認識し、正確な位置決めを保証します。

要素の選択

フィーダー供給: フィーダーは部品をピックアップ位置に送ります。

コンポーネントのピックアップ: 実装ヘッドはフィーダーからコンポーネントをピックアップします。

成分検出

目視検査: カメラがコンポーネントの位置、方向、形状を検出し、正しいピックアップを保証します。

コンポーネントのキャリブレーション: テスト結果に従ってコンポーネントの位置と方向を調整します。

部品実装

位置決め: 実装ヘッドは、PCB 上のパッドの位置に従ってコンポーネントを正確に配置します。

マウント: マウント ヘッドは、通常は真空ノズルまたはクランプを使用して、コンポーネントを PCB 上に配置します。

プリント基板出力

出力基板：完成した実装基板は伝送システムを介して出力され、次の工程に入ります。

注意が必要な事項

設備のメンテナンス

定期メンテナンス: 装置を定期的に清掃し、機械部品の摩耗をチェックし、適切な時期に交換してください。

潤滑：装置のスムーズな動作を確保するために、可動部品に定期的に潤滑を施します。

操作の安全性

保護措置: 操作中は保護具を着用し、可動部分に触れないようにしてください。

緊急停止: 緊急停止ボタンの位置を熟知し、異常な状況が発生した場合は直ちに停止します。

プログラムの最適化

経路の最適化: 取り付け経路を最適化し、取り付けヘッドの移動距離を短縮し、効率を向上させます。

パラメータ調整：実際の生産状況に応じて、取り付け速度、圧力などのパラメータを調整します。

品質管理

最初のピース検査：各バッチ生産の前に、マウントの品質を確認するために最初のピース検査が実行されます。

プロセス モニタリング: 生産プロセスにおいて、実装品質をリアルタイムでモニタリングし、問題をタイムリーに発見して解決します。{0}

コンポーネントのピックアップに失敗しました

理由: ノズルの詰まり、部品のサイズの不一致、フィーダーの故障など。

解決策: ノズルを清掃し、コンポーネントのサイズを確認し、フィーダーを修理または交換します。

取付位置ずれ

理由: 基準点の識別エラー、PCB の位置決めが不正確、機械アームの偏差など。

解決策: -基準点を再特定し、PCB の位置を調整し、ロボット アームを校正します。

コンポーネントの故障

理由: 取り付け圧力が大きすぎる、コンポーネントの品質が認定されていない、吸引ノズルの損傷。

解決策: 取り付け圧力を調整し、コンポーネントの品質を確認し、ノズルを交換します。
